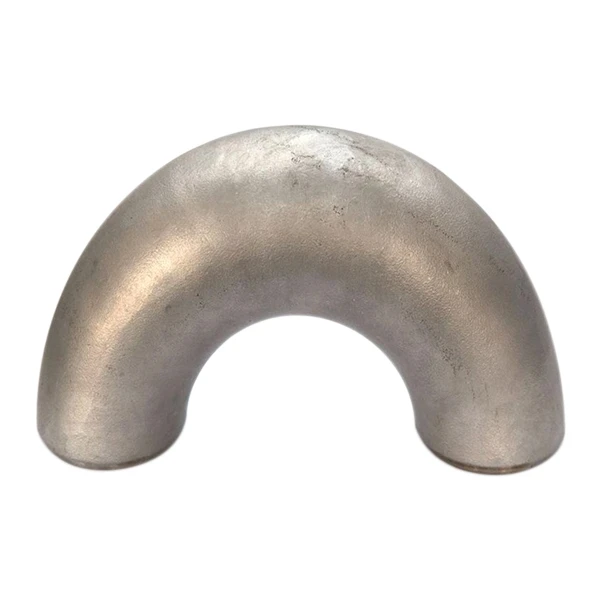

Титанове коліно 180-градусу

Титанове коліно {{0}}градусів відноситься до ліктя, кут згину якого досягає 180 градусів. За радіусом кривизни його можна розділити на довгий радіус ліктя 180 градусів і короткий радіус ліктя 180 градусів. Довгий радіус відноситься до зовнішнього діаметра труби, радіус кривизни якого дорівнює 1,5 раза, тобто R=1.5D. Коліно з коротким радіусом означає його радіус кривизни, що дорівнює зовнішньому діаметру труби, тобто R=1.0D (R — радіус, D — діаметр коліна). Звичайно, різні 180-градуси ліктів також можна налаштувати відповідно до різних радіусів кривизни.



У схемі системи трубопроводу, як правило, доцільно використовувати коліно з великим радіусом, коліно з коротким радіусом зазвичай використовується в місці встановлення трубопроводу в більш компактних випадках або для зменшення витрат. Якщо використовується коліно з коротким радіусом, його робочий тиск не повинен перевищувати 0.8 разів коліно з довгим радіусом тієї ж специфікації.



КОЛІНО 45/90/180 ГРАДУСІВ



Зварні коліна ASME B16.9 виготовляються в широкому діапазоні розмірів (поєднання зовнішнього діаметра та товщини стінки), щоб відповідати ASME B36.10 та ASME B36.19 вуглецевим, сплавним трубам будь-якого розміру від 2 до 48 дюймів (і більше). .



Деякі спеціальні типи трубних колін:



Перехідне коліно: трубний з’єднувач із вхідним і вихідним отворами двох різних розмірів використовується замість комбінації стандартного коліна та концентричного перехідника.



скошене коліно: коліно великого розміру, зібране шляхом з’єднання сталевих пластин



КОРОТКИЙ ПРОТИ ДОВГИЙ ПРОМІНЕВИЙ ЛІКОТЬ



Лікті поділяються на дві групи, які визначають відстань, на якій вони змінюють напрямок; центральну лінію одного кінця до протилежної сторони. Це відоме як відстань «від центру до обличчя» і еквівалентно радіусу, через який згинається лікоть.



Міжцентрова відстань для «довгого» коліна з радіусом, скорочено LR, завжди дорівнює «1,1/2 x номінальний розмір труби (NPS) (1,1/2D)», тоді як відстань між центром і «коротким» радіус коліно, скорочено SR навіть означає номінальний розмір труби.



Процеси виробництва трубного коліна:



Зварювані встик коліна 180 градусів можуть бути виготовлені різними способами, основними з яких є «процес оправки» та «холодне формування» (інші методи — еліптичне формування та метод двошовного зварювання).



Три найпоширеніші типи колін у трубопроводах: 45, 90 і 180 градусів (або зворотне коліно).



Матеріал: спеціальний сплав, супердуплексна нержавіюча сталь, нержавіюча сталь, вуглецева сталь, титан



У багатьох кислотних, лужних і сильних кислотних рідких середовищах титановий коліно 180 градусів має чудову корозійну стійкість, а титан має характеристики невеликої щільності, високої міцності, легкої ваги обладнання, яскравої та чистої поверхні, без бруду, легко чистити та чистити .



Титан 180-ступеню широко використовується в хімічній промисловості, нафтовій, металургійній, легкій промисловості, приладобудуванні, виробництві електроенергії, опріснення морської води, медичному обладнанні, виробництві солі з хлорним лугом, гальваніці, коксуванні, хімічних добривах тощо.



Застосування титанового коліна 180-градусу

Труби для нафтохімічної промисловості

Фармацевтична промисловість

Харчова промисловість

Авіаційна та аерокосмічна промисловість

Архітектурно-оздоблювальна промисловість

Нафто- і газопровідна промисловість

Популярні Мітки: титановий 180-градусний коліно, Китай титановий 180-градусний коліно виробники, постачальники, фабрика
