EN 1092-1 Фланець
Артикул: фланець EN 1092-1
Технічні характеристики: Тип01,05,11,12,21,34
Матеріал: Gr1, Gr2, Gr7, Gr12
Стандарт: ASME B381, HG/T20592-2009
Номінальний тиск: N6 PN10 PN16 PN25 PN40 PN63 PN100 PN160
Введення продукту
Про цей товар:

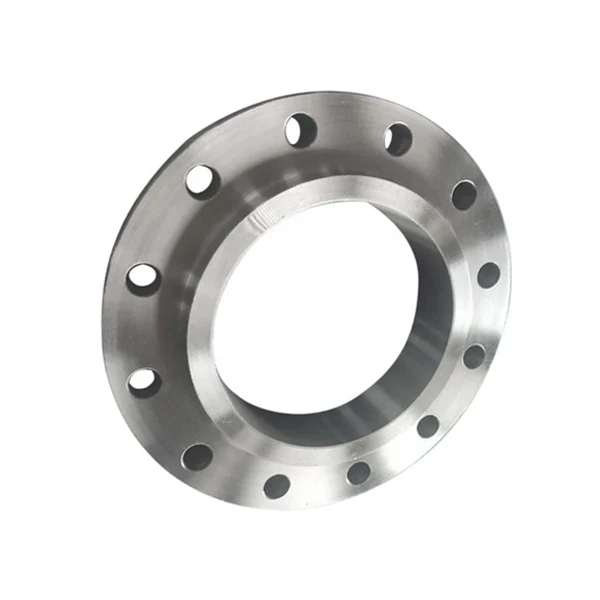

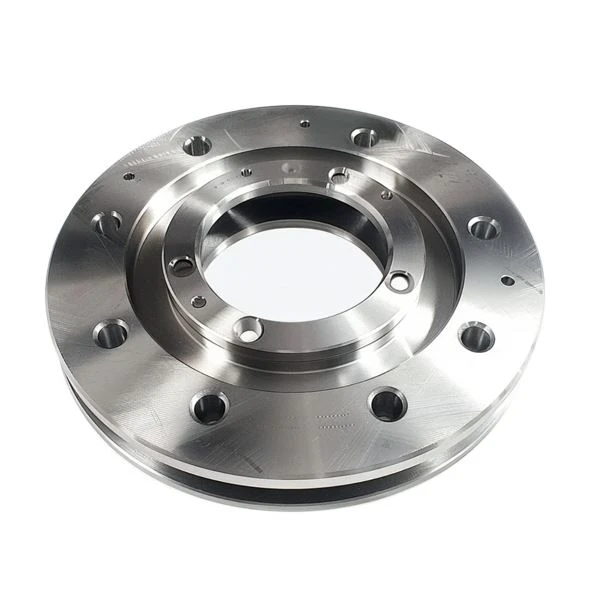

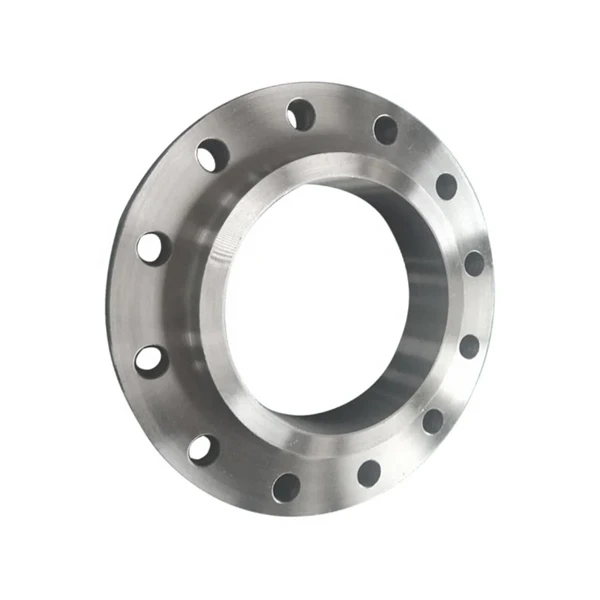

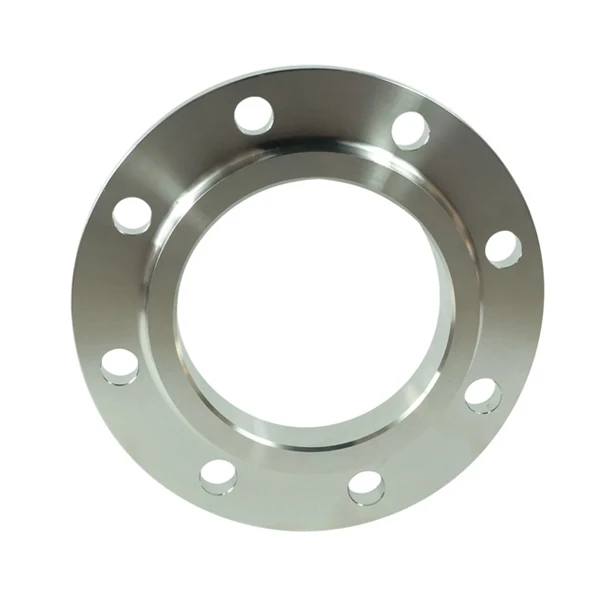

Фланець EN 1092-1 типу 01 також відомий як пластинчатий фланець, сталевий кільцевий фланець або пластинчастий фланець S/O. Це фланець вільного типу, який дуже схожий на насувний фланець, але без втулки. Пластинчастий фланець типу 01 може ковзати на трубу перед зварюванням. Для з’єднання труби та фланця необхідно застосувати два кутових шви, один внутрішній і один зовнішній. Залежно від вимог замовника вони можуть бути виконані з плоскою (FF) або рельєфною (RF) стороною. Відповідно до EN 1092-1 пластинчасті фланці типу 01 доступні у 8 номінальних значеннях тиску: PN 2,5, PN 6, PN 10, PN 16, PN 25, PN40, PN 63 і PN 100. Розміри та маси для відповідних фланці перераховані в таблицях нижче. Усі розміри вказані в мм, а маса/вага – у кг.
EN 1092-1 Пластинні фланці типу 01 можуть виготовлятися з поковок або плоских виробів (плит). Вони можуть бути виготовлені з катаних або кованих прутків і кованої сталевої сталі. Для великих розмірів вони можуть бути зігнуті та електрозварені з прутків, профільної сталі або смуг. Фланець може бути виготовлений із широкого спектру марок матеріалів, включаючи вуглецеву сталь, низьколеговану сталь, нержавіючу сталь та інші високолеговані сталі.
Розміри та вага фланця EN 1092-1 типу 01 PN2,5
Технічне креслення та загальний вступ
Примітка
Креслення фланця EN 1092-1 Фланець типу 01 з піднятою поверхнею. D: зовнішній діаметр; K: діаметр кола болта; R: діаметр піднятого обличчя; n: кількість болтів; d: діаметр отвору під болт; Вага: вага або маса фланця пластини типу 01; C: товщина фланця; f: висота піднятого обличчя.
Технічні характеристики
DN15~DN600: Φ21,3~Φ1219,2 мм
|
NPS |
DN |
OD (мм) |
|
1/2" |
15 |
21.3 |
|
3/4" |
20 |
26.7 |
|
1" |
25 |
33.4 |
|
1-1/4" |
32 |
42.2 |
|
1-1/2" |
40 |
48.3 |
|
2" |
50 |
60.3 |
|
2-1/2" |
65 |
73 |
|
3" |
80 |
88.9 |
|
3-1/2" |
90 |
101.6 |
|
4" |
100 |
114.3 |
|
5" |
125 |
141.3 |
|
6" |
150 |
168.3 |
|
8" |
200 |
219.1 |
|
10" |
250 |
273 |
|
12" |
300 |
323.8 |
|
14" |
350 |
355.6 |
|
16" |
400 |
406.4 |
|
18" |
450 |
457.2 |
|
20" |
500 |
508 |
|
22" |
550 |
558.8 |
|
24" |
600 |
609.6 |
|
26" |
650 |
660.4 |
|
28" |
700 |
711.2 |
|
30" |
750 |
762 |
|
32" |
800 |
812.8 |
|
34" |
850 |
863.6 |
|
36" |
900 |
914.4 |
|
38" |
950 |
965.2 |
|
40" |
1000 |
1016 |
|
42" |
1050 |
1066.8 |
|
44" |
1100 |
1117.6 |
|
46" |
1150 |
1168.4 |
|
48" |
1200 |
1219.2 |
